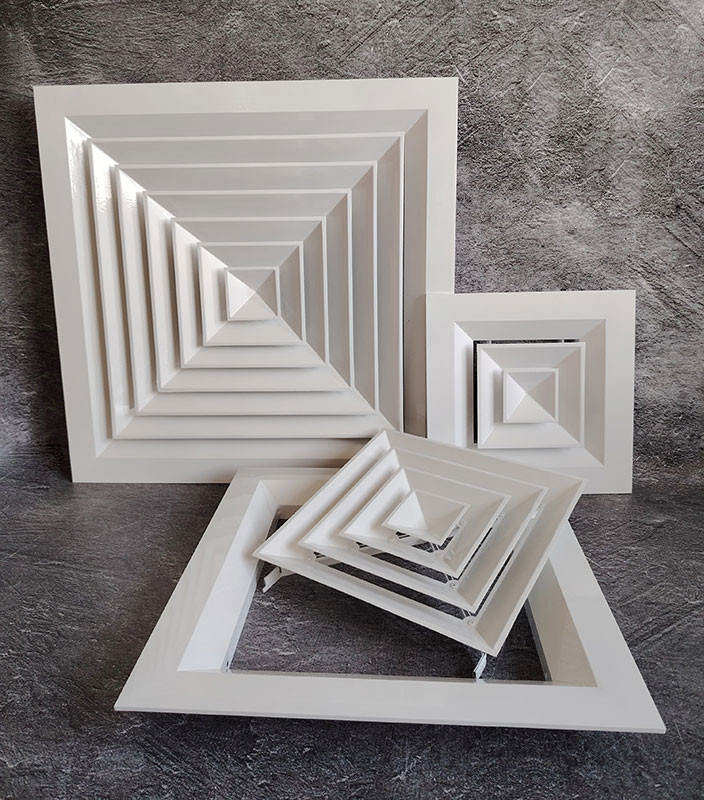

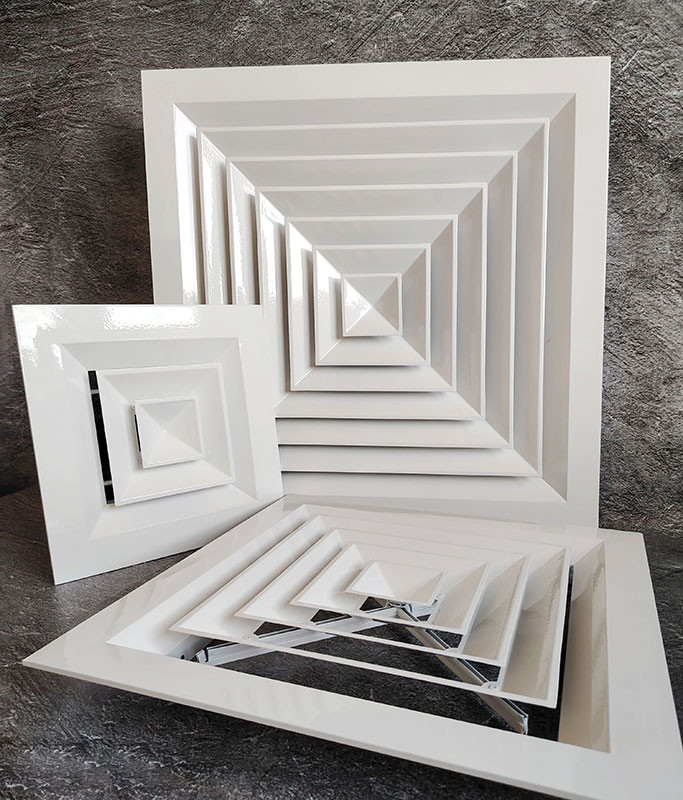

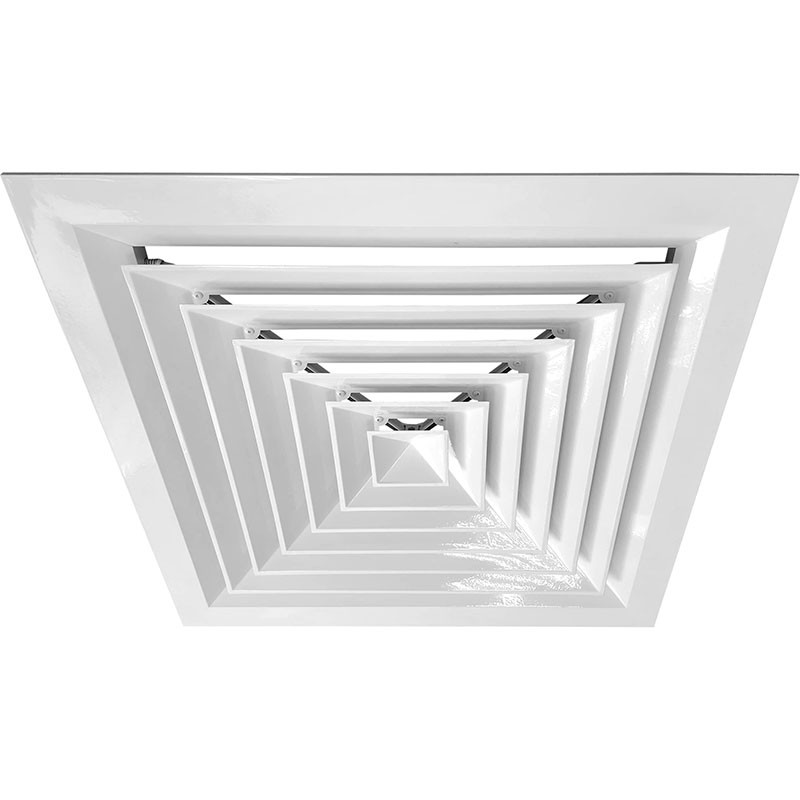

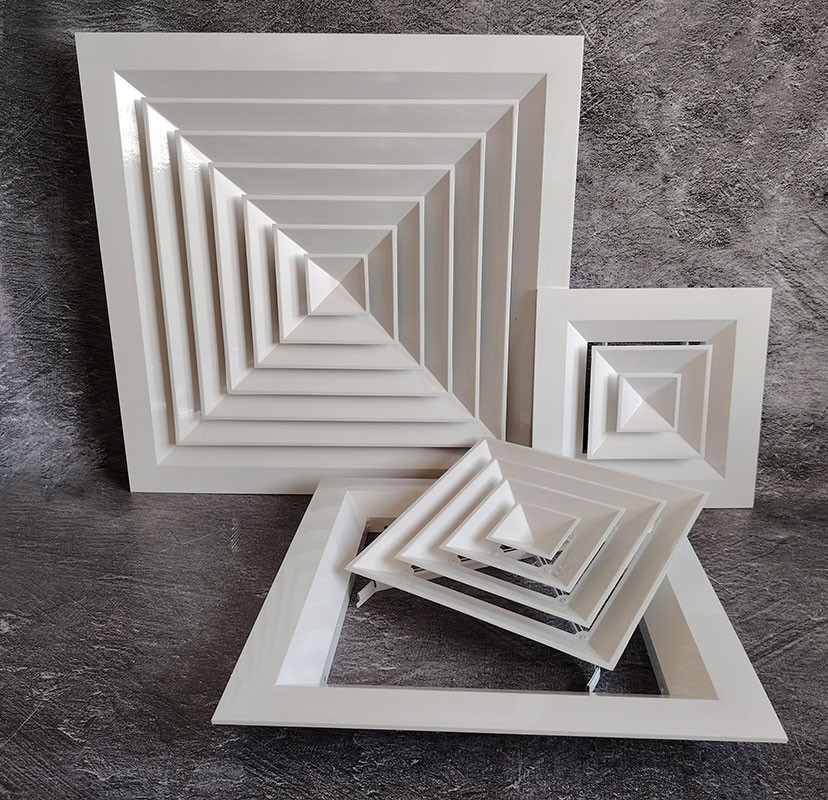

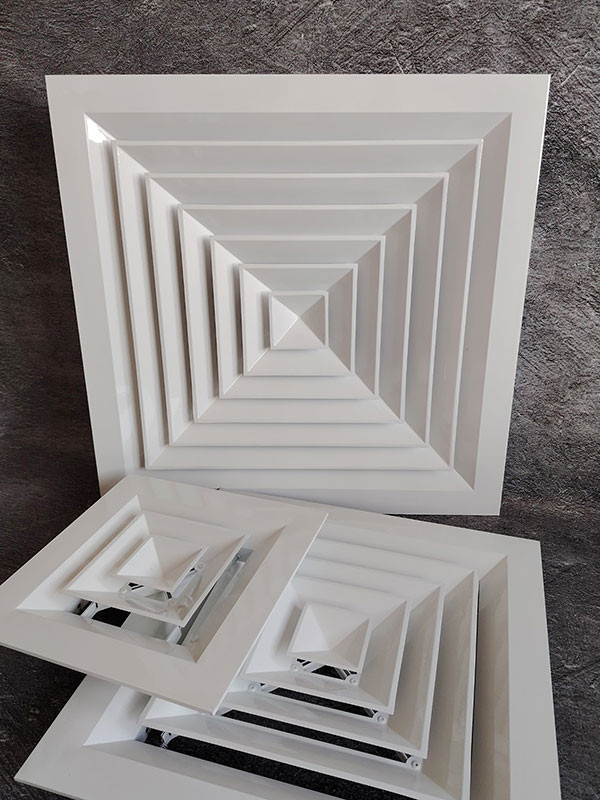

Потолочная решетка 4СА

Потолочная решетка 4СА

Назначение:

• Распределение воздушного потока в помещении по четырем направлениям.
• С опцией клапана расхода воздуха (4СА-Р) регулирует объем воздуха, поступающий в помещение.

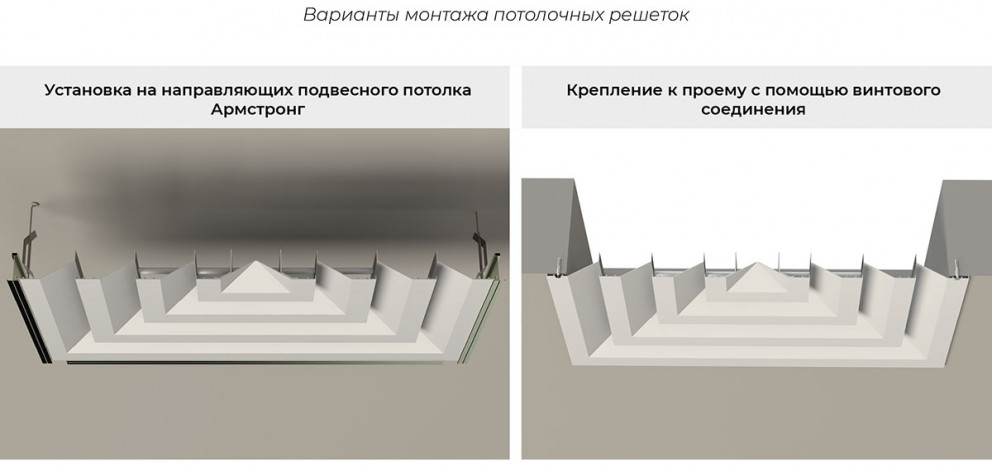

• Монтаж в подвесные потолки типа «Армстронг» или готовый проем.

Конструкция:

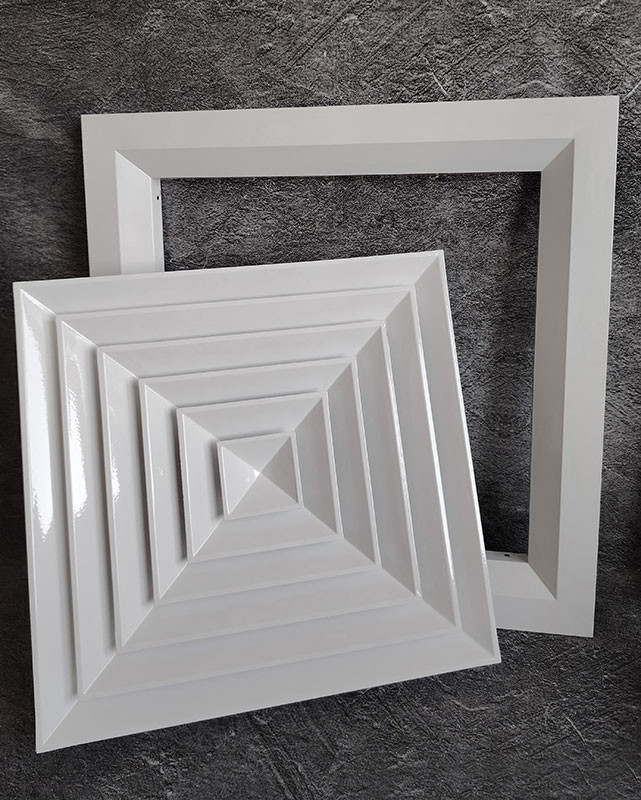

• Корпус: прямоугольная рама из алюминиевого экструдированного профиля.

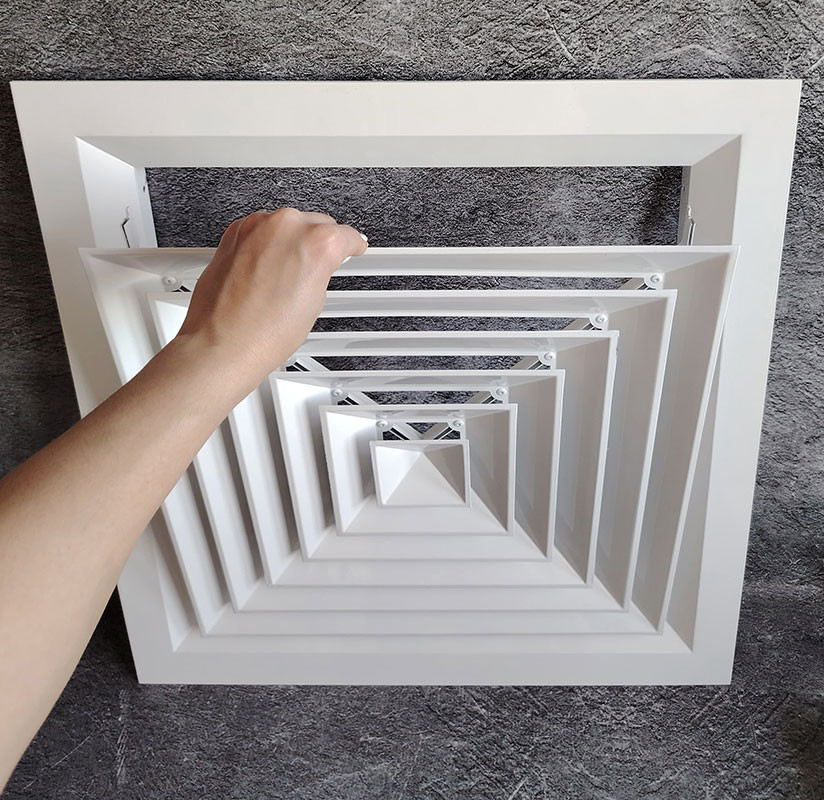

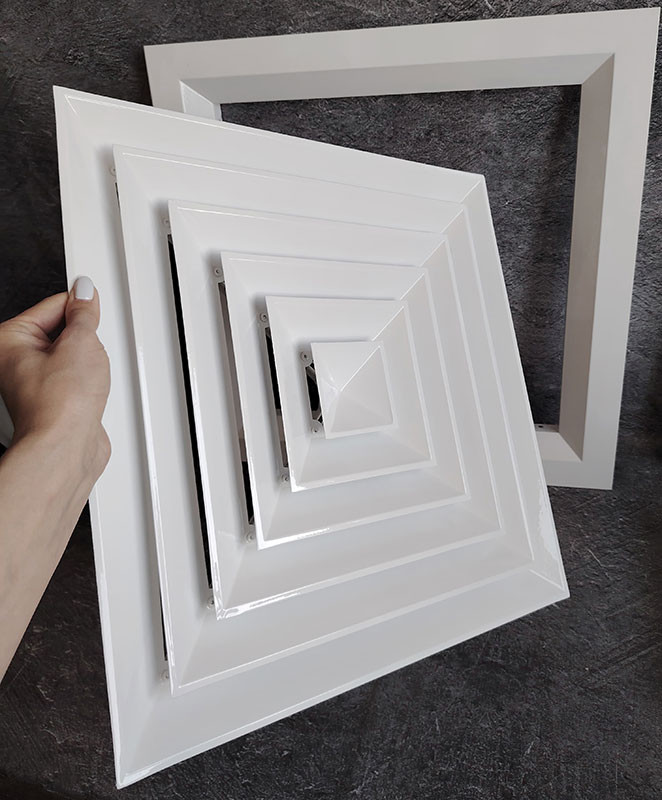

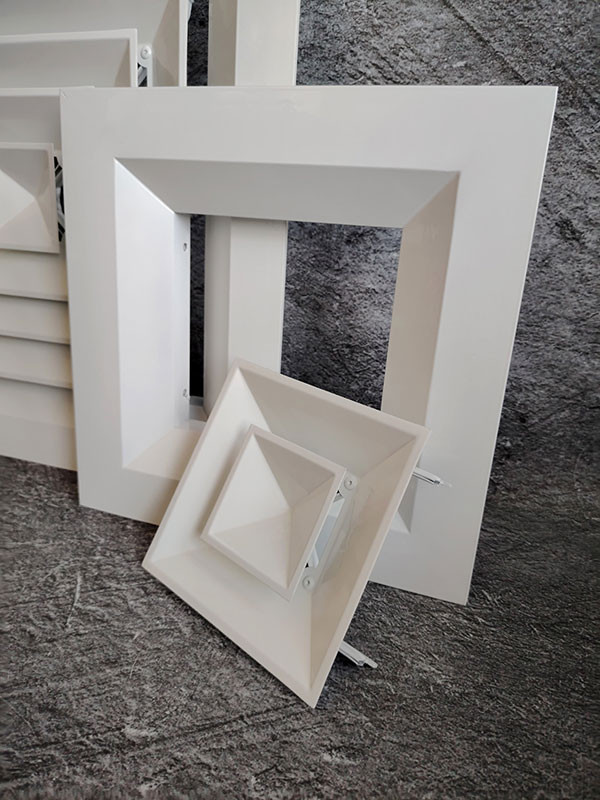

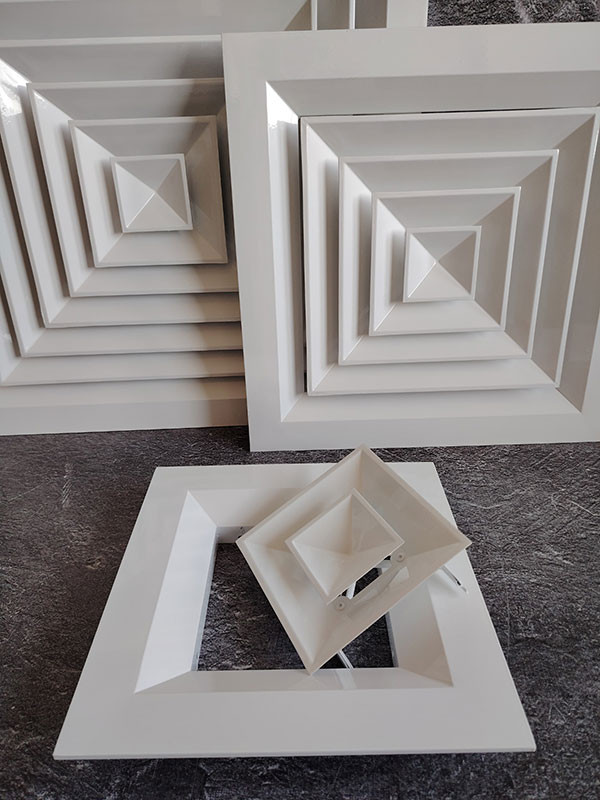

• Лицевая часть: съемная панель, состоящая из трапециевидных ламелей, соединенных каркасными стяжками.
• Дополнительная опция – клапан расхода воздуха (КРВ). Представляет собой рамку с поворотными лопатками внутри. Положение лопаток меняется с помощью ручки.

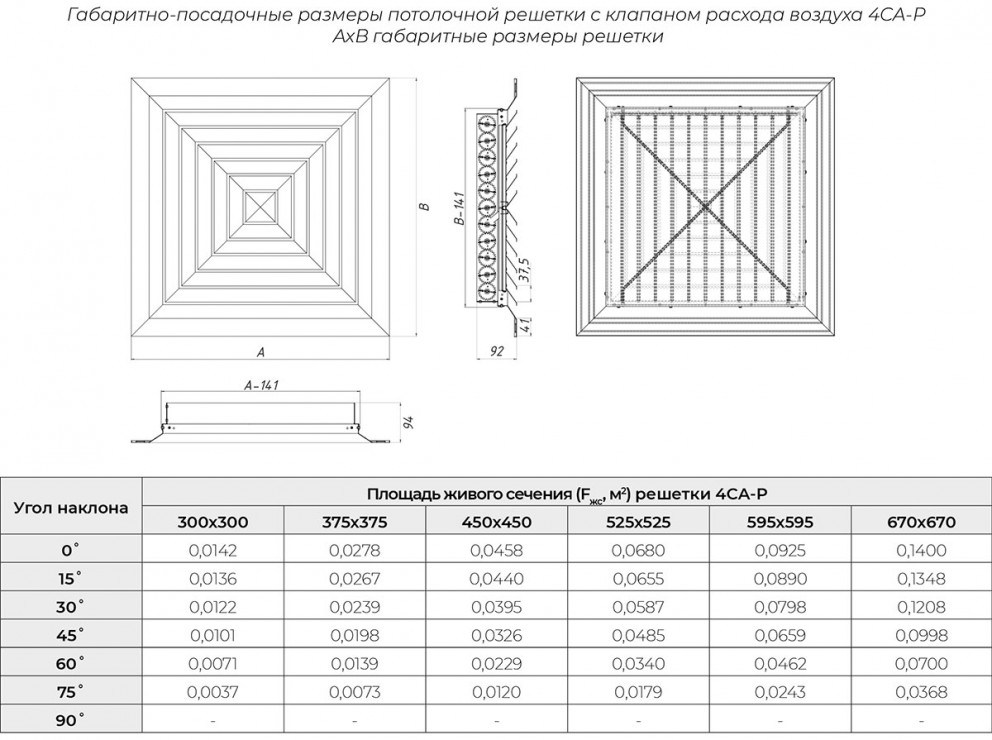

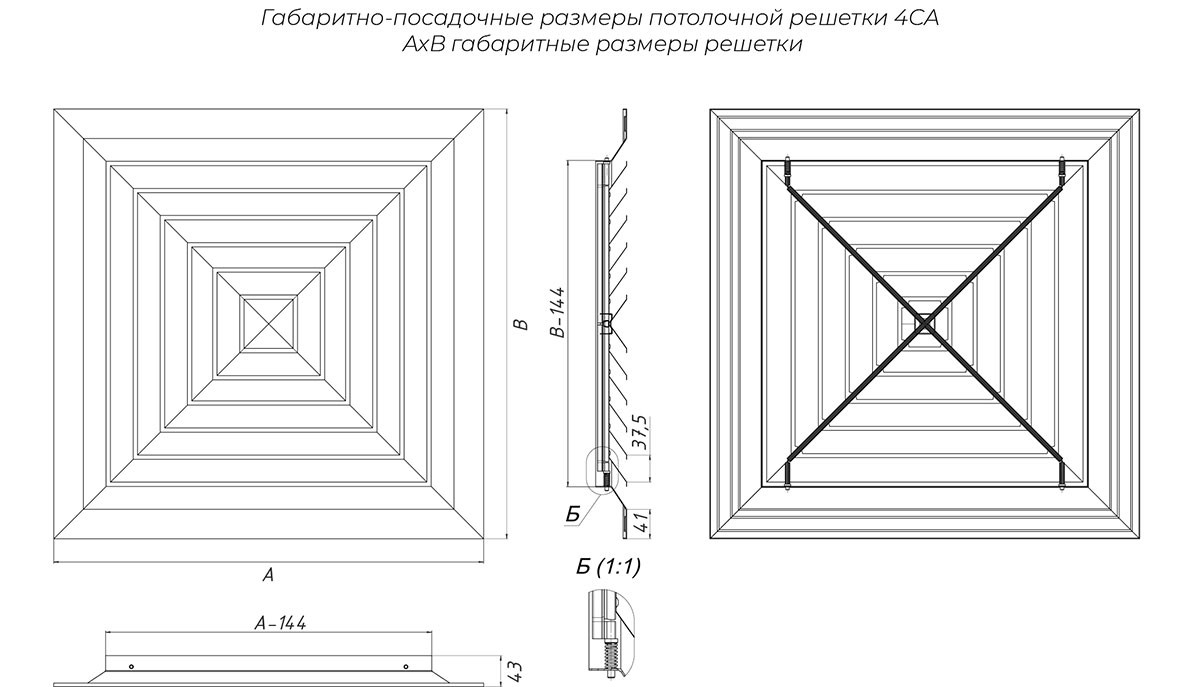

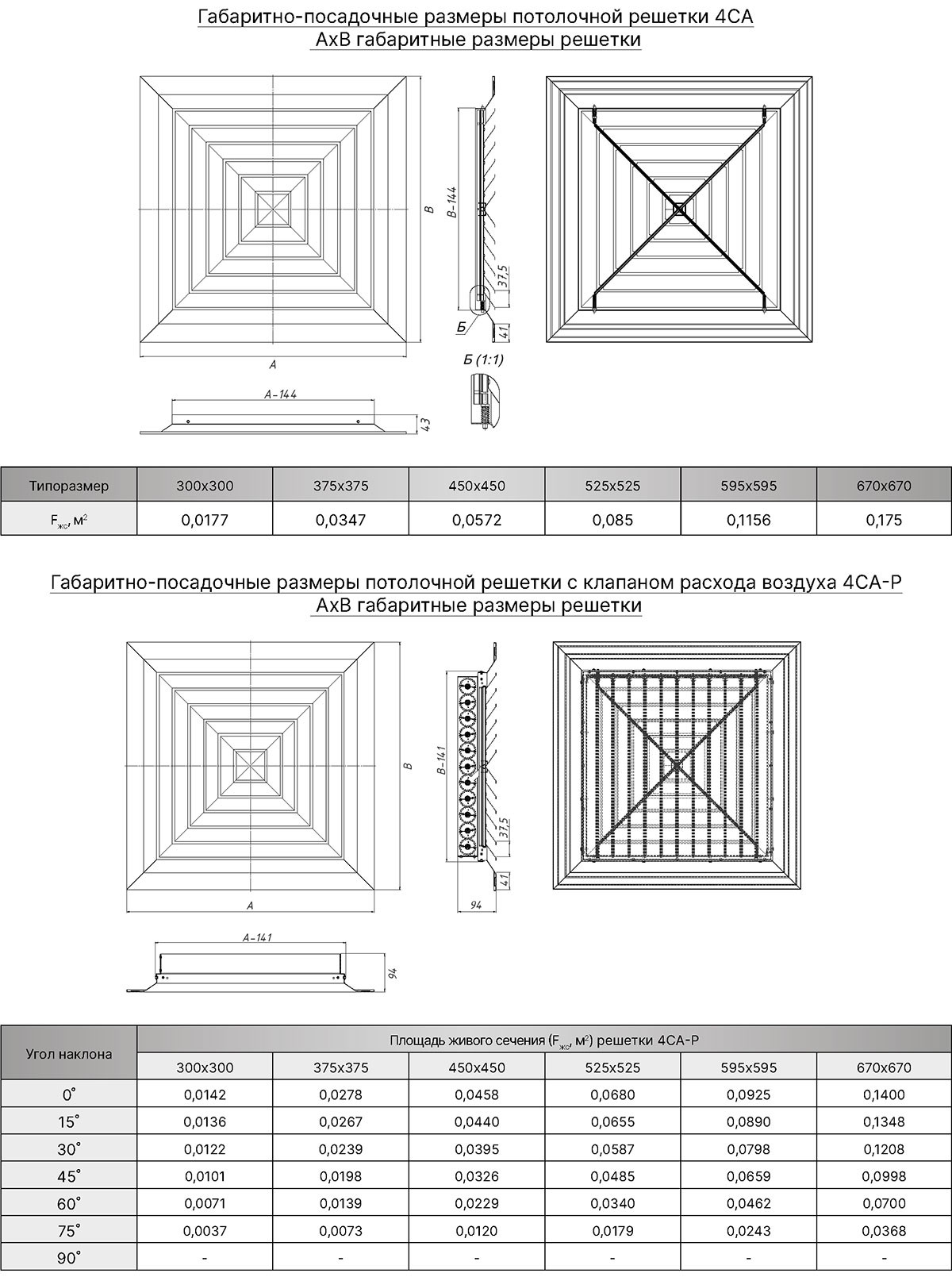

Размеры:

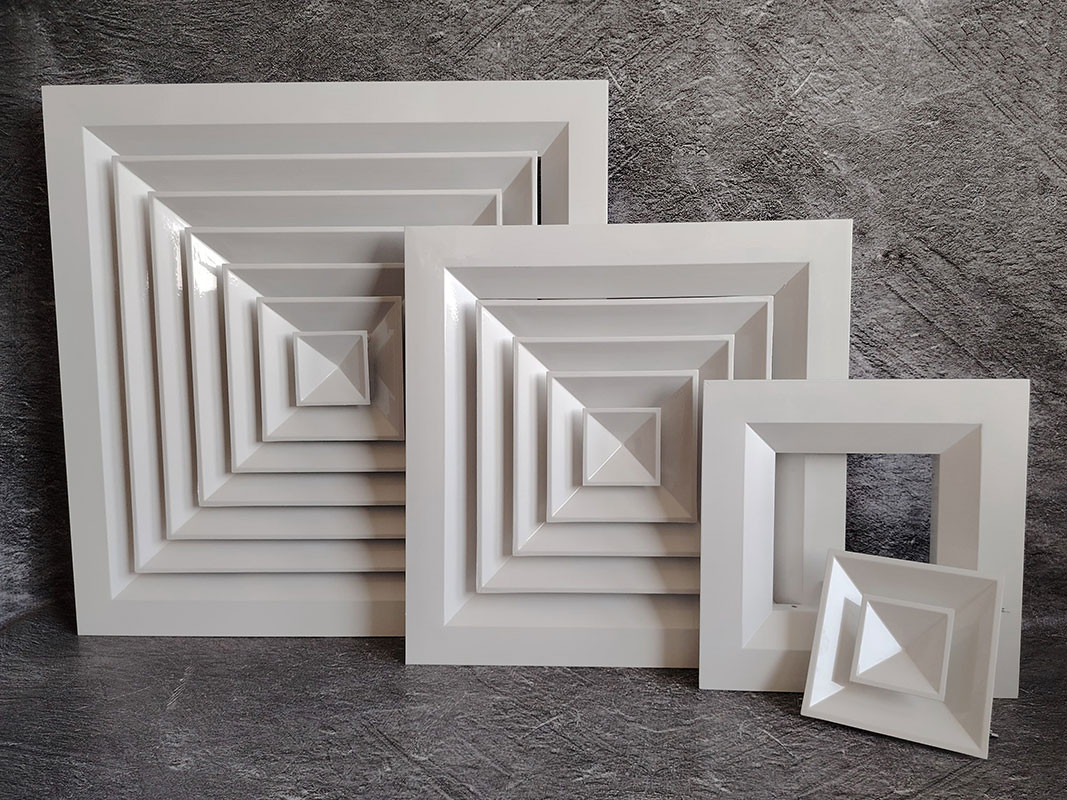

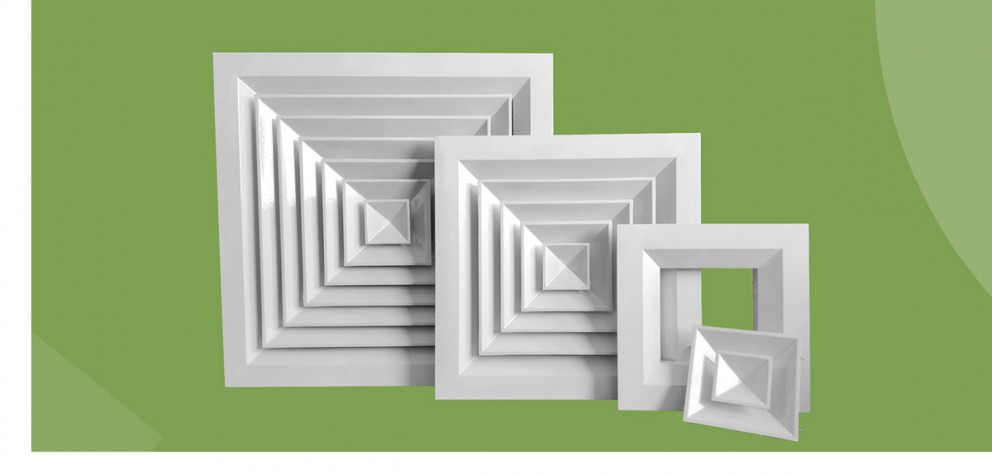

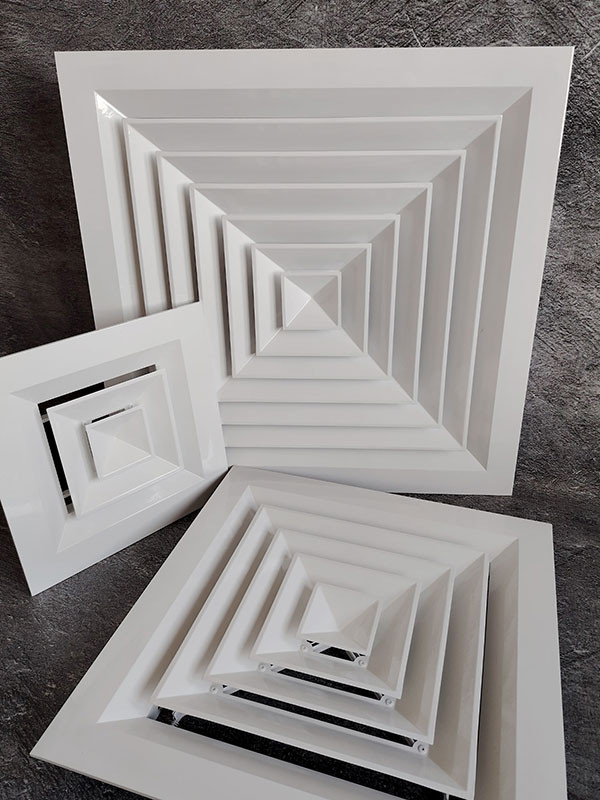

• 300х300, 375х375, 450х450, 525х525, 595х595, 670х670.

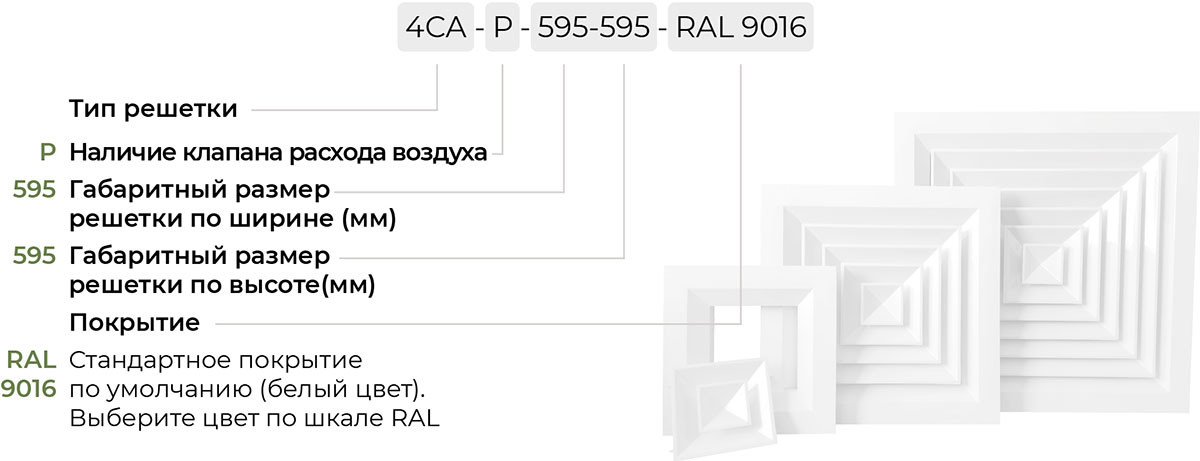

• Определяющий размер при заказе – габаритный.

Материалы изготовления:

• Решетка: корпус - алюминиевый профиль АДЗ1 (по ГОСТ 22233-2018), съемная панель – сталь 0,5 мм.
• КРВ: рамка – оцинкованная сталь, лопатки – алюминиевый профиль, шестеренки и втулки – пластик.
• Покрытие: по умолчанию порошковая полиэфирная краска белого цвета RAL 9016. КРВ поставляется без покрытия.

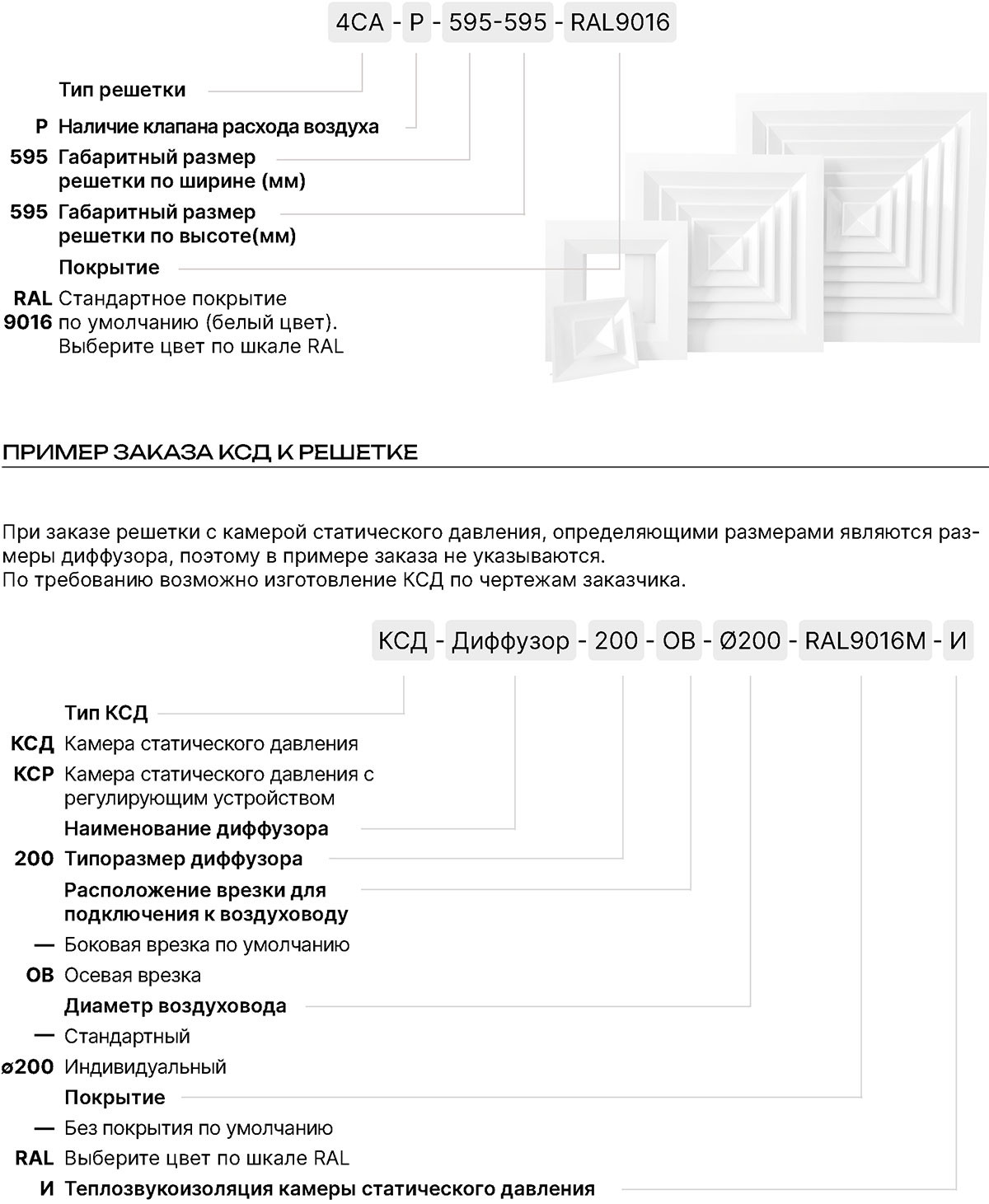

Заказать потолочную решетку с клапаном расхода воздуха 4СА-Р

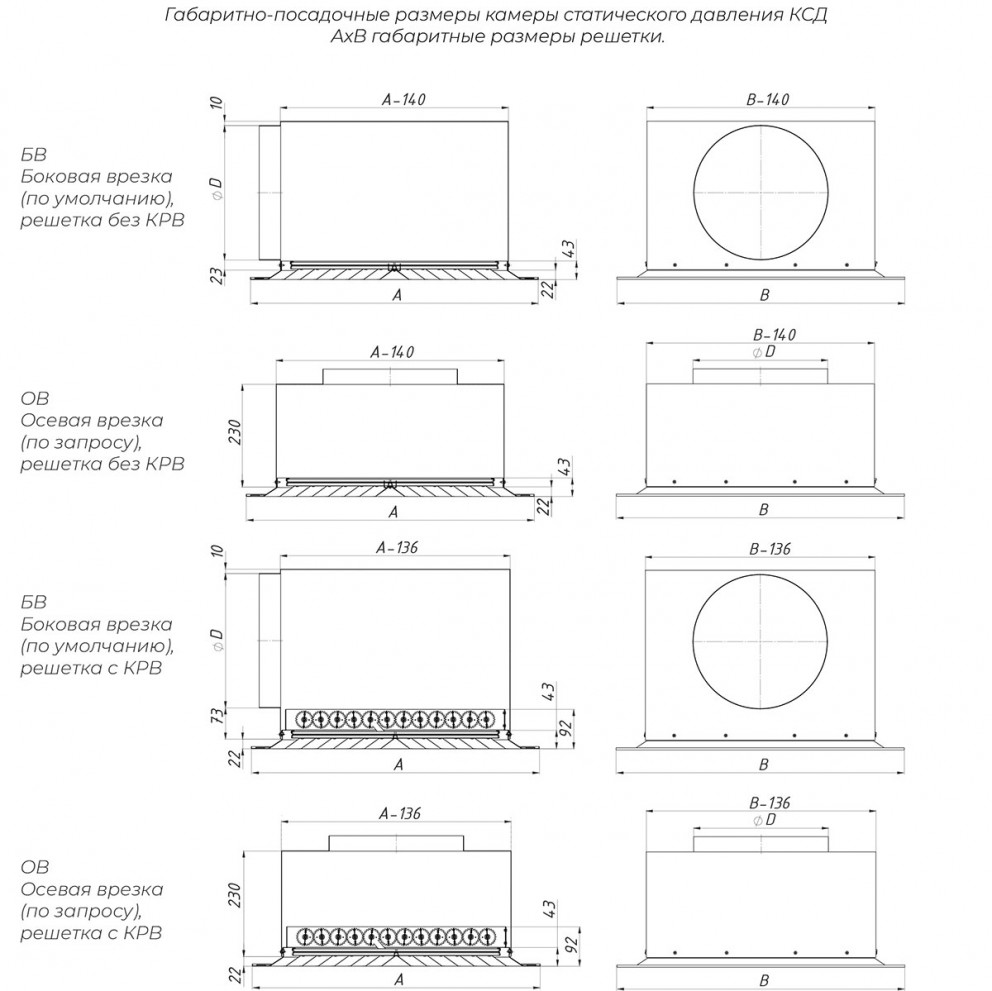

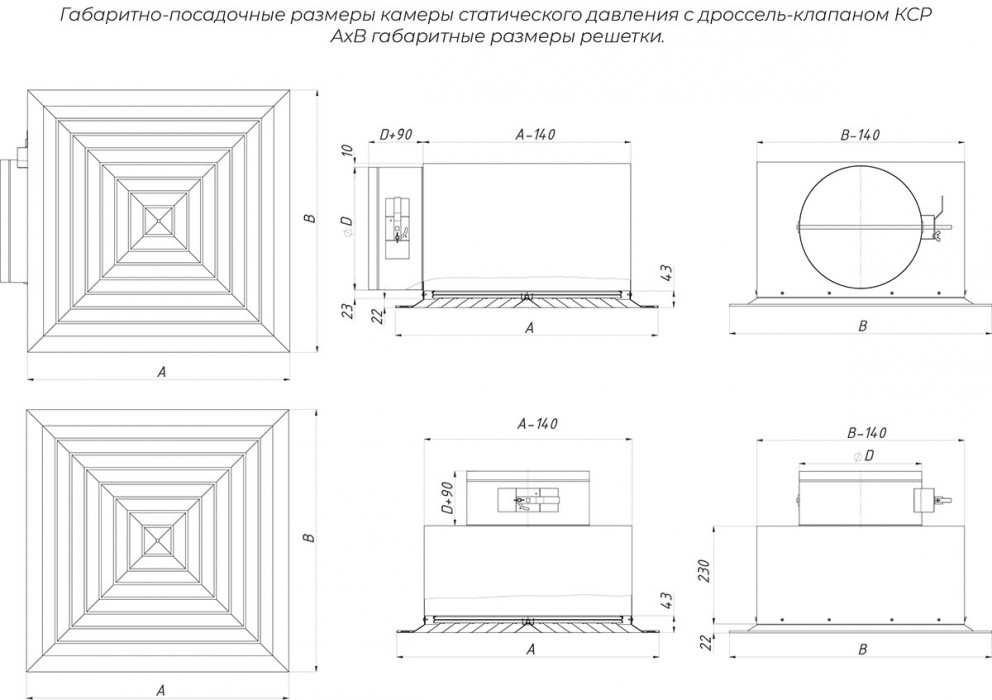

Для подключения к системе воздуховодов потолочные решетки используется камера статического давления - КСД или КСР.

Камера статического давления является элементом систем вентиляции и кондиционирования воздуха, они обеспечивают равномерное распределение воздушных масс через сечение решетки. КСД состоит из стального корпуса с круглым патрубком для подсоединения к воздуховоду. КСР дополнительно оснащены устройством, регулирующим объем подаваемого воздуха, которое устанавливается во входном патрубке.
Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика. По умолчанию все изделия поставляются в неокрашенном виде.

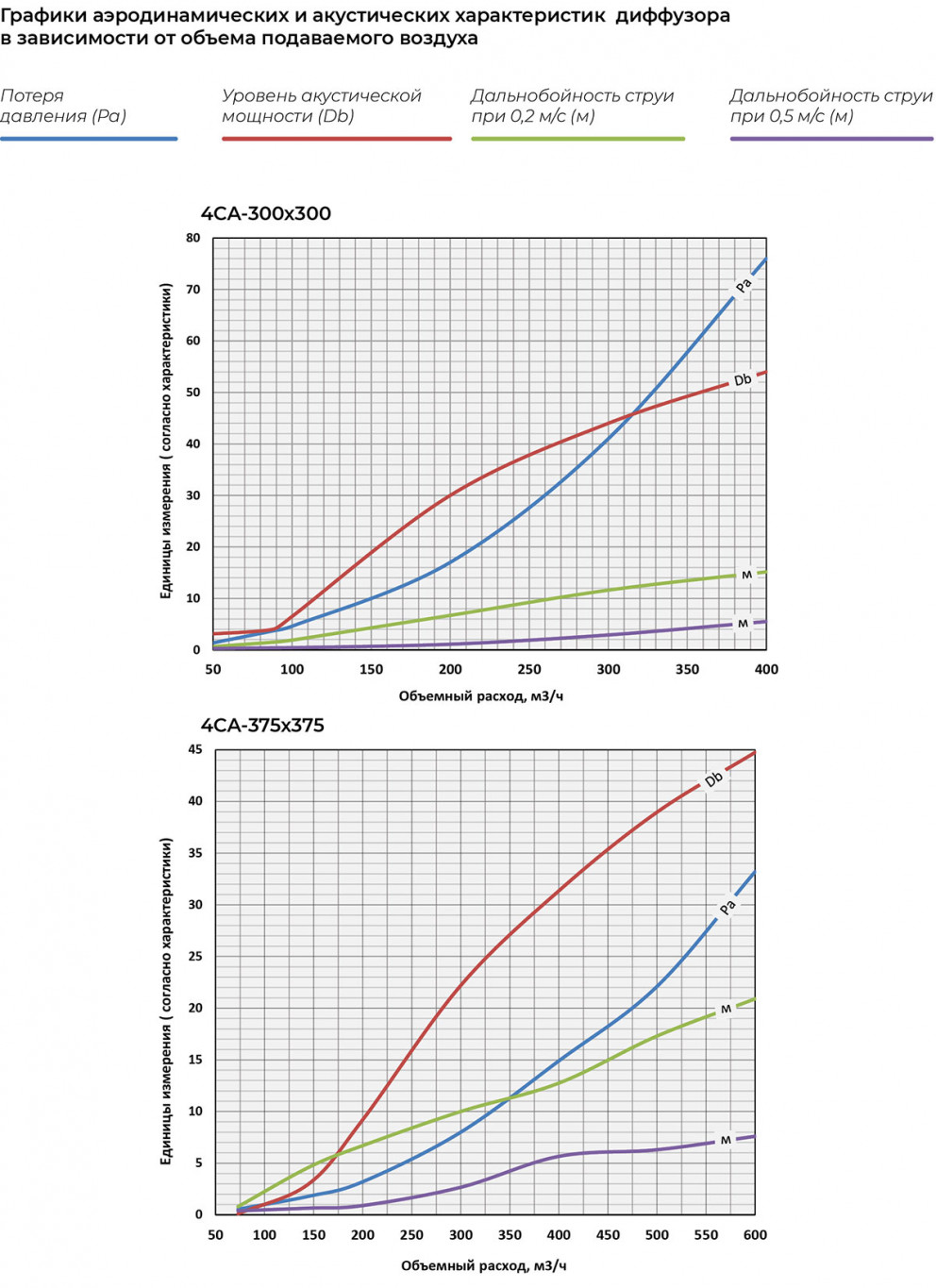

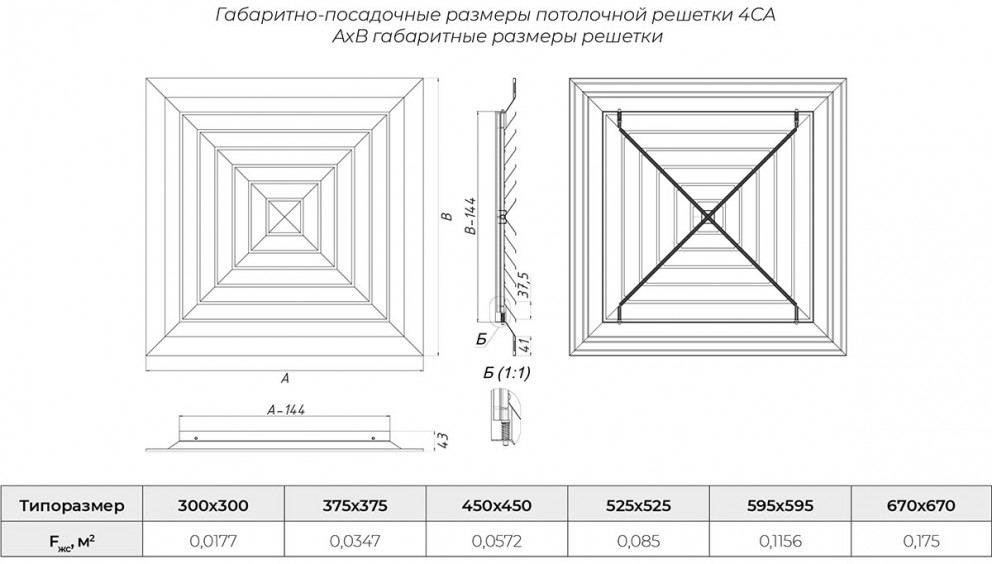

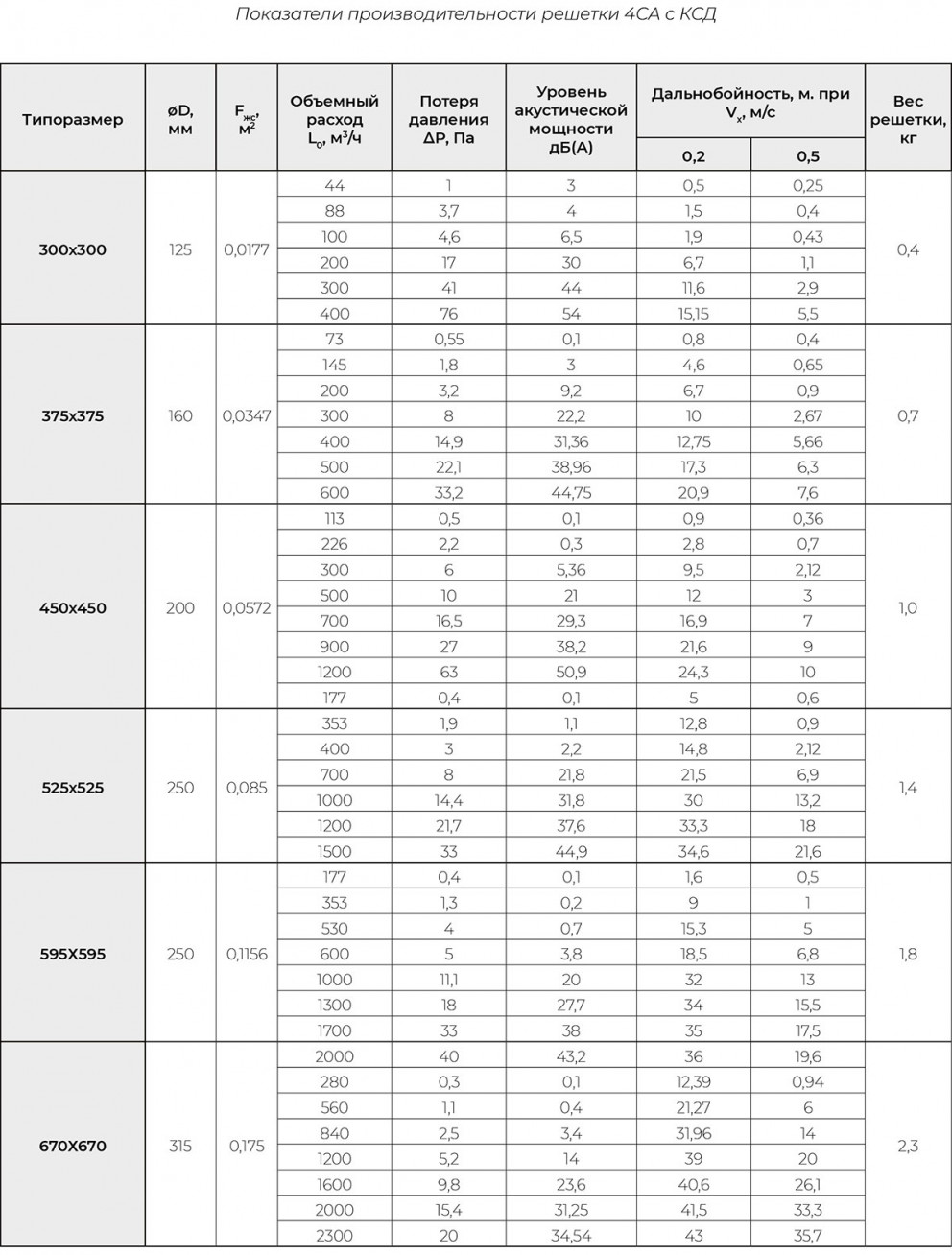

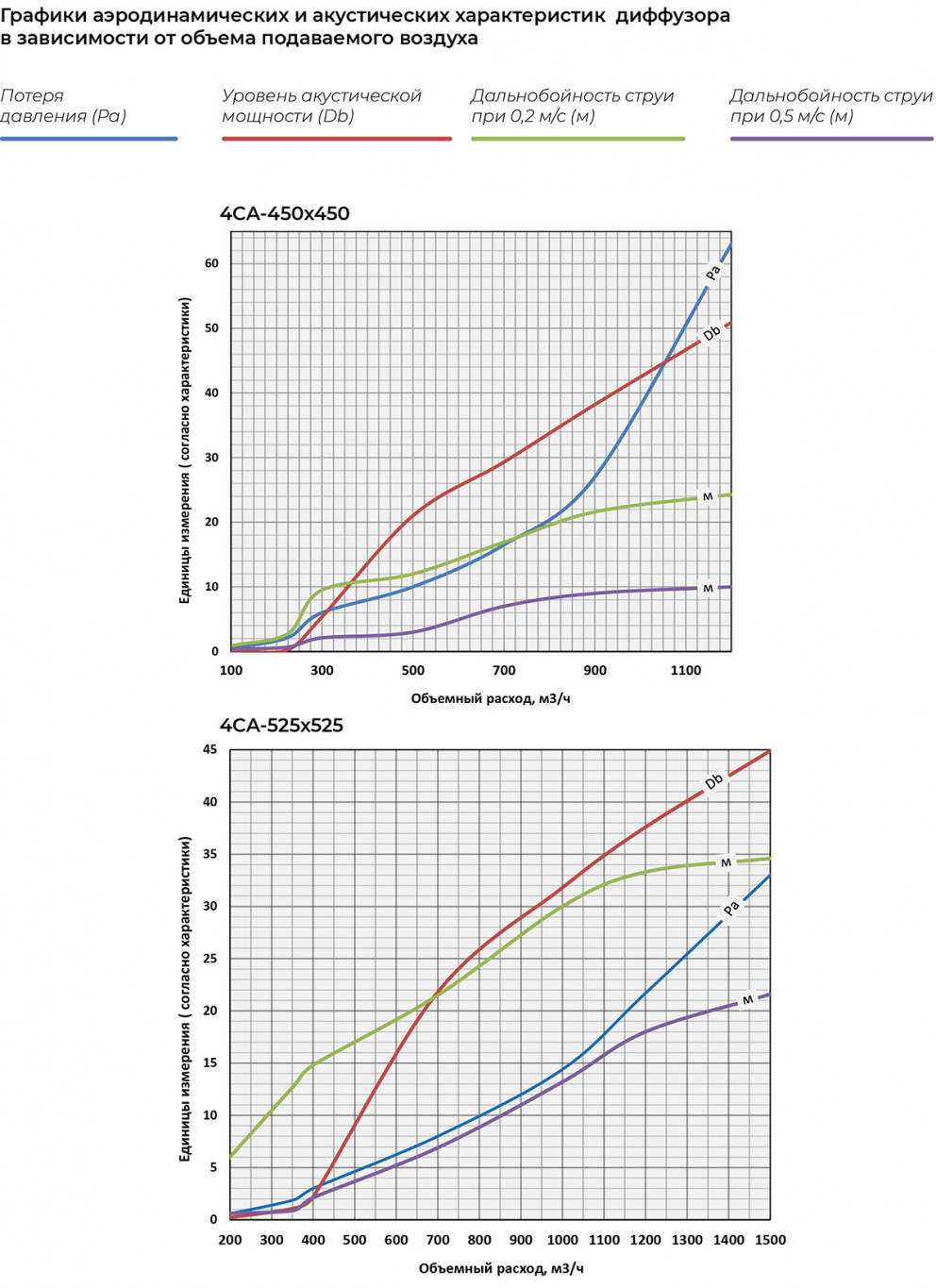

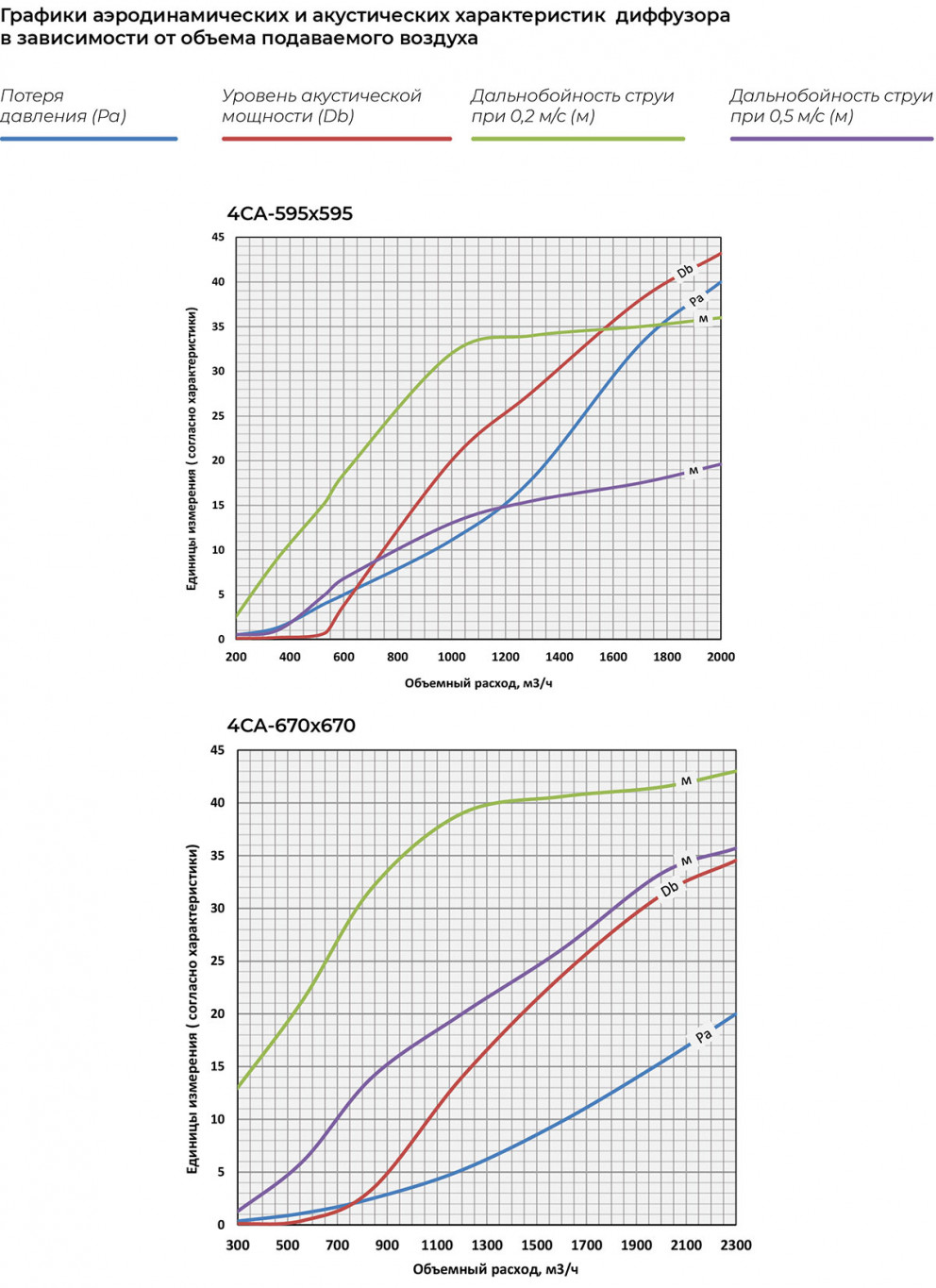

Таблица быстрого подбора решетки 4СА
